Confección e Instalación de Conectores SC/APC en Redes ClaroVTR

Módulo 1: Beneficios de un Armado Correcto de Conector SC/APC

Un armado preciso y meticuloso de conectores SC/APC es fundamental para garantizar el óptimo funcionamiento de una red de fibra óptica. Al realizar esta tarea de manera correcta, se obtienen múltiples ventajas que impactan directamente en el rendimiento y la durabilidad de la red.

A continuación, les dejamos las ventajas de un armado correcto:

Minimización de Pérdidas de Señal:

• Atenuación Reducida: Un conector bien ensamblado reduce significativamente la atenuación de la señal óptica, lo que significa que la señal se debilita menos a medida que viaja a través de la fibra.
• Reflexiones Mínimas: El pulido APC (Ángulo Físico de Contacto) proporciona una superficie de contacto precisa que minimiza las reflexiones de la luz, evitando interferencias en la transmisión de datos.

Mayor Confiabilidad en la Red:

• Conexiones Estables: Conectores bien armados ofrecen conexiones estables y duraderas, reduciendo la probabilidad de fallas o interrupciones en el servicio.
• Mayor Vida Útil: Al reducir las tensiones en la fibra y protegerla de contaminantes, se prolonga la vida útil tanto del conector como de la fibra óptica.

Mejora en la Calidad de la Señal:

• Reducción de Ruido: Menos reflexiones y pérdidas de señal se traducen en una señal más limpia y con menor ruido, lo cual es esencial para aplicaciones que demandan alta velocidad y baja latencia.
• Mayor Distancia de Transmisión: Con una señal más fuerte y menos degradada, es posible transmitir datos a mayores distancias sin la necesidad de amplificadores adicionales.

Facilidad de Mantenimiento:

• Identificación de Problemas: Conectores bien identificados y documentados facilitan la localización y resolución de problemas en la red.
• Reducción del Tiempo de Inactividad: Un armado correcto disminuye la necesidad de reconectar o reemplazar conectores, minimizando el tiempo de inactividad de la red.

Módulo 2: Conector Mecánico SC/APC: Estructura y Funcionamiento

Los conectores SC/APC son conectores de tipo SC y pulido APC los cuales ofrecen excelentes valores de pérdida de inserción. Son compatibles con un amplio diámetro de fibras gracias a los tubos de recrecimiento que incluye, admitiendo fibras de 900 µm, 2 mm, 3 mm y cable plano de 3×2 mm.

Como producto de alta calidad, desmontable y con altos rendimientos en cualquier instalación de fibra óptica, el nuevo conector mecánico tipo SC permite realizar conexiones de una manera muy sencilla y rápida en sólo unos pocos pasos, evitando utilizar los costosos equipos de fusión.

Esquema técnico de un conector de fibra óptica SC/APC

Esquema técnico de un conector de fibra óptica SC/APC.

• Segmento negro de 3 mm: Este es el cuerpo principal del conector donde se conecta la fibra.
• Segmento de 24 mm y 0.25 mm de grosor: Este representa la cubierta o el revestimiento de la fibra óptica. En este caso, es posible que se esté indicando la fibra primaria, que tiene un diámetro de 0.25 mm.
• Triángulo y punto de 10 mm con grosor de 0.125 mm: Esta es una indicación de la fibra desnuda, sin cubierta, que tiene un diámetro de 0.125 mm (común en las fibras ópticas estándar). La fibra desnuda está expuesta en esta parte para conectarse de manera eficiente con otros dispositivos o adaptadores.
• Conexión tipo SC/APC: El corte APC (Angled Physical Contact) está diseñado en un ángulo de 8 grados para reducir la cantidad de reflexión de la luz, lo cual mejora la calidad de la señal en comparación con conectores rectos (PC o UPC).

Módulo 3: Herramientas Básicas para la Elaboración Correcta de Conectores SC/APC en Redes ClaroVTR

Para garantizar una instalación de calidad y cumplir con los estándares de la red ClaroVTR, es fundamental contar con las herramientas adecuadas al momento de confeccionar un conector mecánico SC/APC.

El uso correcto de estas herramientas permite obtener una conexión precisa, confiable y duradera, evitando fallas en la red y asegurando un buen desempeño del servicio.

A continuación, se detallan las herramientas básicas requeridas:

• Alicate universal o cortante: sirve para manipular y cortar diversos tipos de elementos con precisión. Por ejemplo: cortar cable.
• Deschaquetadora: herramienta específica para retirar la chaqueta del cable sin dañar la fibra.
• Guía Peladora y Cortadora FO: asegura el corte correcto del filamento según el estándar y adicionalmente sacar pintura de filamento.
• Cortadora homologada ClaroVTR: herramienta esencial para realizar un corte limpio y exacto de la fibra.
• Linterna localizadora: permite verificar la continuidad y correcta alineación del conector.
• Botella con alcohol isopropílico: para limpiar adecuadamente los componentes de fibra.
• Papel de limpieza para fibra: limpia el filamento sin dejar residuos ni dañar la superficie.
• Limpiador OneClick: dispositivo de limpieza para los conectores ópticos, utilizado en puertos y cabezales.

Herramientas básicas para la elaboración correcta de conectores SC/APC.

Módulo 4: Conectores Homologados SC/APC en Redes ClaroVTR

Los conectores que deben usarse en nuestras instalaciones son los aprobados oficialmente por la operación de ClaroVTR. Esto aplica tanto para la marca Claro-VTR como para las diferentes redes: CFTT, FTTH y Red Neutra.

Dentro de las redes de ClaroVTR existen dos tipos de conectores SC/APC:

• Conector tipo Caimán
• Conector tipo Pinza

Conector tipo Caimán y Conector tipo Pinza.

Diferencias entre Conector Tipo Caimán y Pinza SC/APC

Módulo 5: Procedimiento de Confección de Conector Mecánico SC/APC

Es muy importante que, al preparar estos conectores, se utilice siempre la plantilla homologada. Esta herramienta asegura que el corte de la fibra tenga el tamaño exacto para un funcionamiento correcto.

La plantilla homologada es de código GLX329 (Guía y peladora para filamento fibra óptica).

Soporte de Fibra para Corte 30mm CODE: GLX329.

Pasos para confección de un conector SC/APC

1. Insertar la rosca antes de preparar el conector.

   Importante: No se debe insertar rosca cuando se finaliza el proceso de descubrir fibra, limpiar y cortar. Esto debe hacerse al inicio, lo que evita contaminar o quebrar la fibra.



2. Insertar la fibra hasta el número 5 en la deschaquetadora (4,5 cm de cubierta con deschaquetadora).



3. Deschaquetar la fibra.

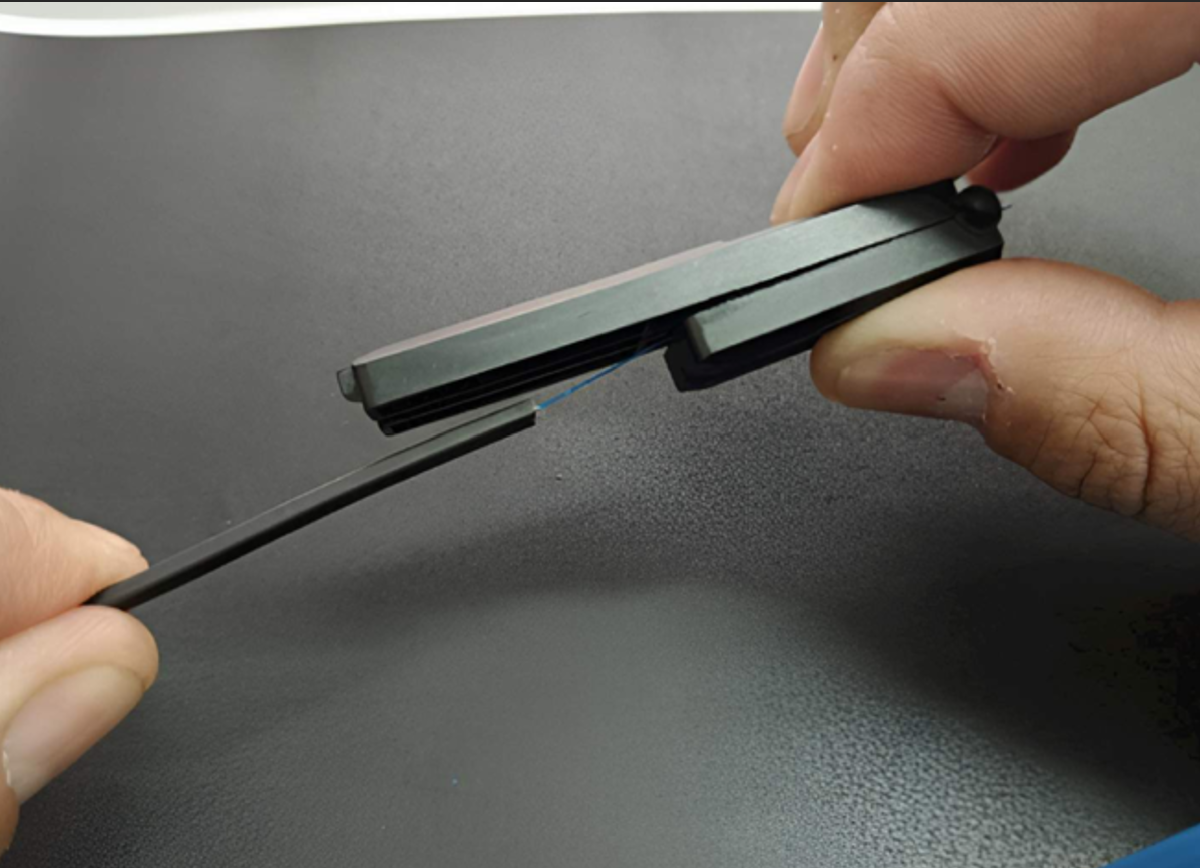

4. Pelar la fibra con la plantilla incluida con los conectores (plantilla homologada 30 mm).



5. Limpiar con pañuelo adecuado y alcohol isopropílico.

   Importante: los utensilios de limpieza no son reutilizables.

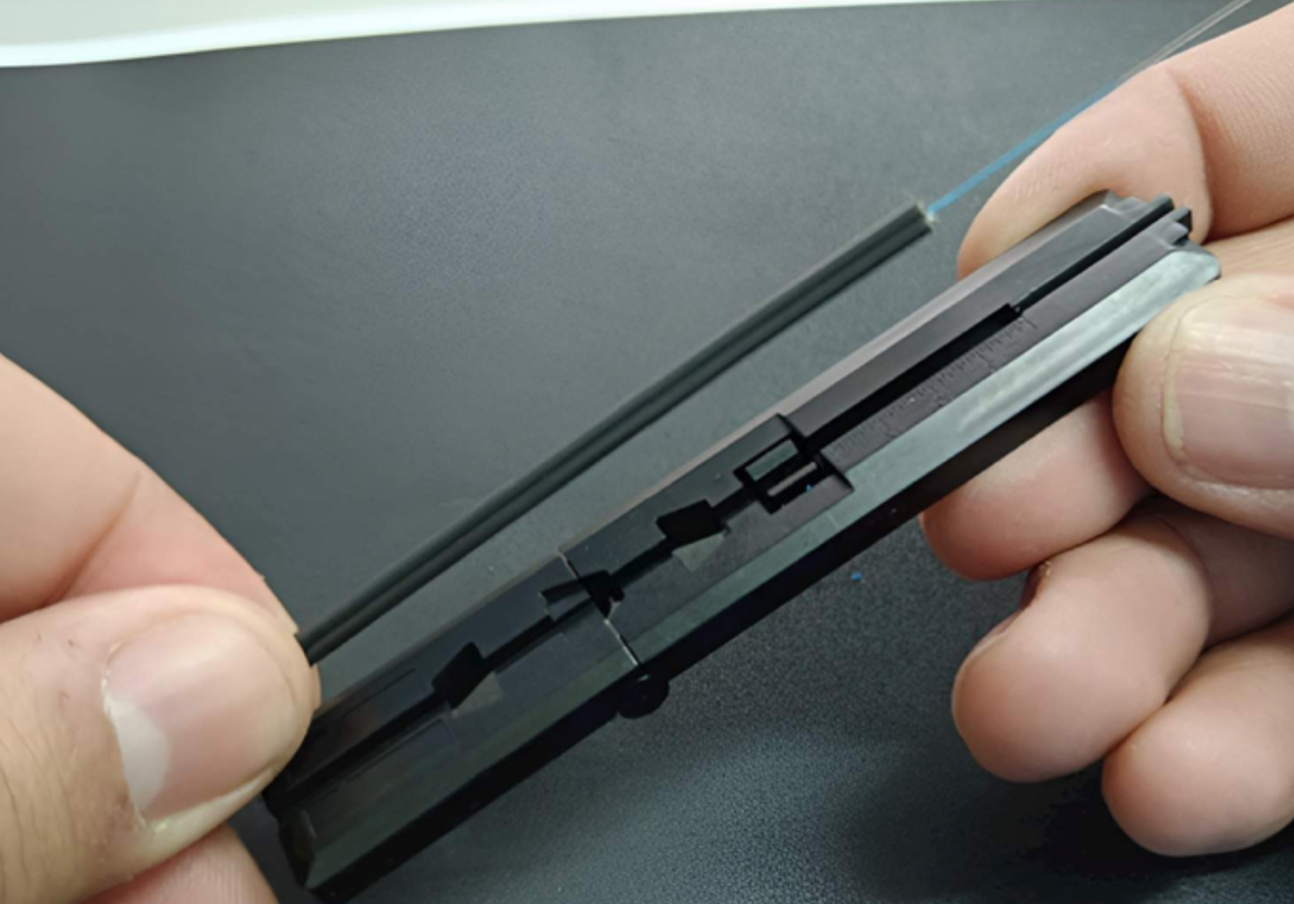

6. Posicionar y guiar la fibra en la plantilla por la parte superior.

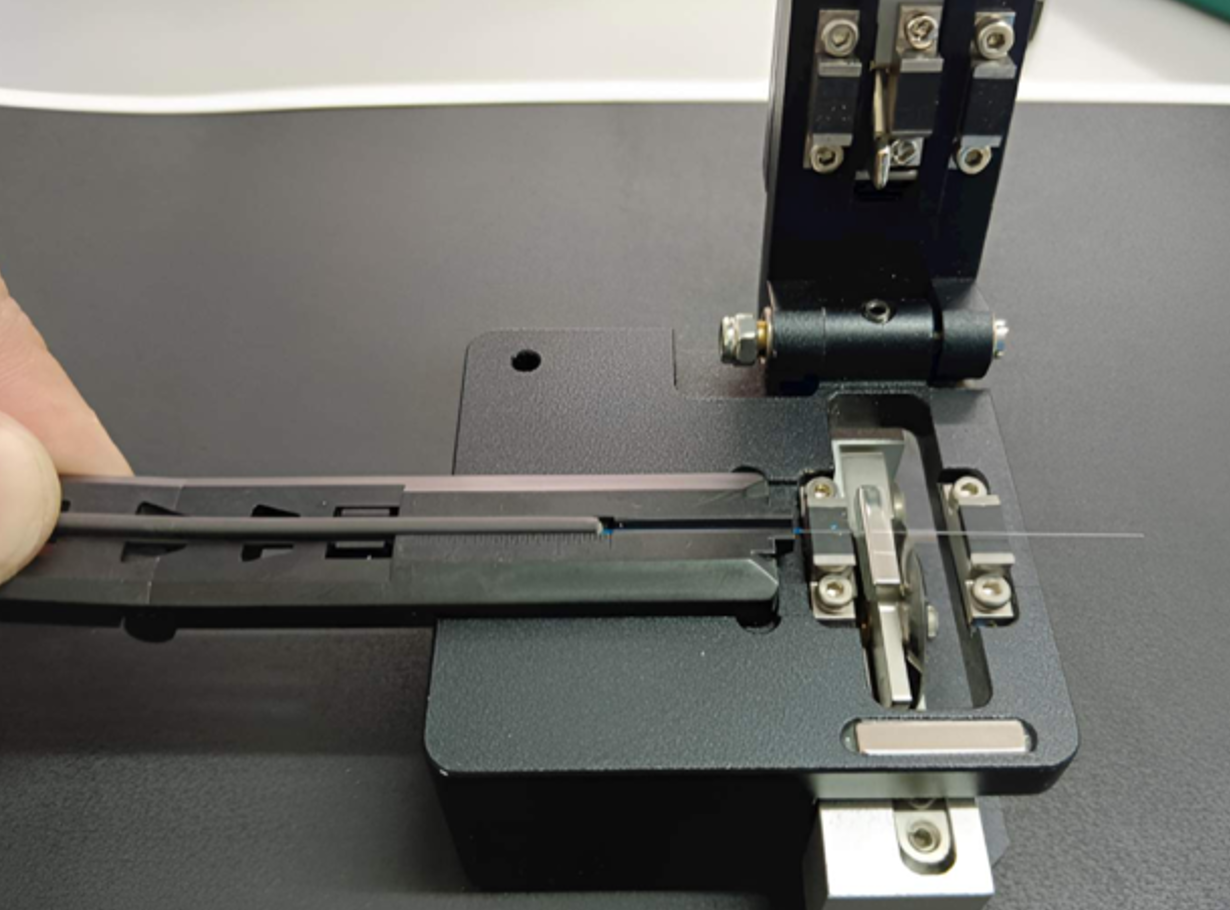

7. Posicionar la plantilla en la cortadora de fibra.

   Importante: al utilizar la plantilla homologada, permite aplicar un corte de 30mm.



8. La fibra debe quedar cortada de acuerdo con la imagen.



9. Levantar la tapa posterior y el seguro naranjo debe ir apuntando hacia la entrada del conector (conector tipo caimán).



10. Insertar cuidadosamente la fibra a través del canal central del conector.



11. Una vez insertada la fibra, tirar el seguro en sentido contrario.



12. Enrollar la rosca en el conector para asegurar la fijación de la fibra.



13. Insertar la cubierta verde en el conector, donde la pestaña de la cubierta verde debe ir en el lado opuesto del seguro naranjo.



14. Recuerda no retirar la tapa protectora hasta conectarlo a la NAP, FAT o CTO y la roseta óptica.



15. Antes de conectar a la caja terminal óptica, se debe ocupar Oneclick para limpiar conector y puerto óptico.

    Importante: Se debe limpiar conectores con Oneclick a pesar de estar sellado y embalado previamente.



Nota para el Conector Tipo Pinza:

Para el conector tipo pinza se elimina el paso 9 y cambia su elaboración desde el punto 10 al 11, los demás pasos se mantienen igual:

10. Insertar filamento al conector (valide curve leve del filamento).

11. Corra seguro hacia la derecha.

Módulo 6: Instalación y Validación del Conector Mecánico SC/APC

Una vez armado el Conector Mecánico SC/APC, es necesario identificar el puerto óptico asignado en el punto de terminación correspondiente (NAP, FAT o CTO). Esta información debe estar especificada en la orden de trabajo.

Verifique que el puerto indicado esté disponible (libre). Una vez confirmado, limpie conector con herramienta Oneclick y conecte conector mecánico SC/APC.

Después de realizar la conexión, debe medir y validar la potencia óptica, asegurándose de que esté dentro de los rangos aceptables para garantizar un buen desempeño del servicio (no debe existir diferencia mayor a 2dB entre Caja terminal óptica y ONT).

Recuerde que un armado correcto del conector SC/APC no solo mejora la calidad de la instalación, sino que también representa una inversión en una red de fibra óptica más estable y eficiente. Aplicar buenas prácticas y utilizar las herramientas adecuadas permite lograr conexiones confiables que optimizan el rendimiento de la red y aumentan la satisfacción del cliente.
